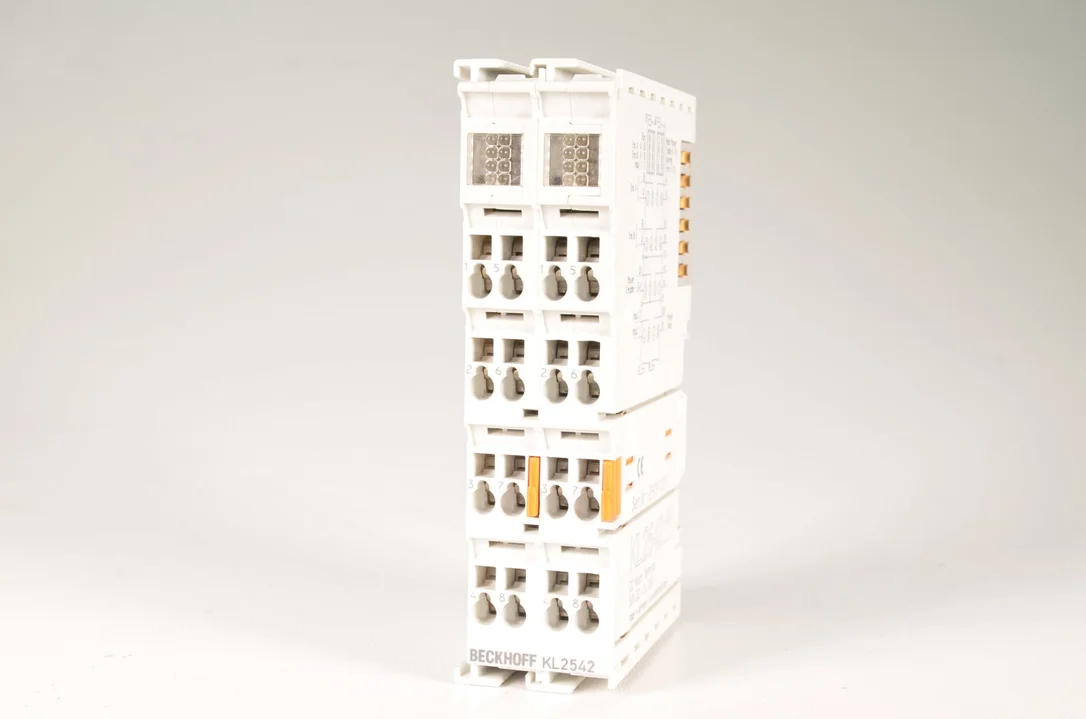

Beckhoff Automation GmbH & Co. KG 2-Kanal-Motion-Interface, KL2542
Modell: KL2542
Daten:
Busklemme
Anzahl Ausgänge: 2
Nennlastspannung: 8…48V DC
Lastart: Bürsten-DC-Motor, induktiv
Ausgangsstrom max.: 2 x 3,5A (kurzschlussfest, thermisch überlastsicher) für beide Kanäle gemeinsam
PWM-Taktfrequenz: 35kHz, je 180° phasenverschoben
Tastverhältnis: 0…100% (spannungsgeregelt)
Auflösung: max. 12-Bit-Strom, 16-Bit-Geschwindigkeit
Potenzialtrennung: 500 V (K-Bus/Feldspannung)
Stromaufnahme K-Bus: 100mA typ.
Stromaufnahme Sensorspannung: 20mA typ.
Breite im Prozessabbild: 48 Inputs/Outputs: 2 x 16-Bit-Daten, 2 x 8-Bit-Control/Status
Busklemme, 2-Kanal-Motion-Interface, DC-Motor, 48 V DC, 3,5 A
Die Busklemme KL2542 ermöglicht den direkten Betrieb von zwei DC-Motoren und ist zum K-Bus galvanisch getrennt. Die Drehzahl oder die Position werden durch einen 16-Bit-Wert vom Automatisierungsgerät vorgegeben. Durch den Anschluss eines Inkremental-Encoders ist die Realisierung einer einfachen Servoachse möglich. Die Ausgangsstufe ist überlast- und kurzschlusssicher. Die Busklemme enthält zwei Kanäle, deren Signalzustand durch Leuchtdioden angezeigt wird. Die LEDs ermöglichen eine schnelle Vor-Ort-Diagnose.
