GEFRAN 1200-RDRR-00-2-0 PID-Regler

Description

Produktinformationen „GEFRAN 1200-RDRR-00-2-0 | PID-Regler“

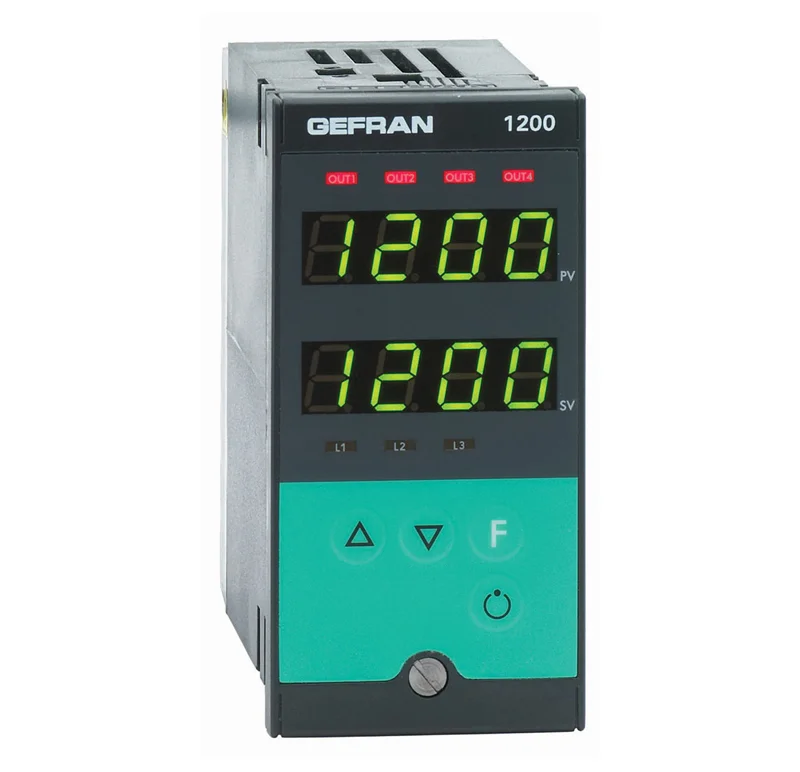

Prozesse zuverlässig regeln und dabei flexibel auf unterschiedliche Sensortypen reagieren: Der GEFRAN Modell 1200 ist ein kompakter PID-Regler in der Baugröße 48×96 mm (1/8 DIN) mit Mikroprozessor und SMT-Technologie. Dank seines universellen Haupteingangs lassen sich Thermoelemente, Widerstandsthermometer, Thermistoren und lineare Standardsignale direkt anschließen. Die Wahl des Eingangstyps erfolgt komfortabel über das Tastenfeld, ohne externe Shunts oder Spannungsteiler.

Flexible Ausgänge und einfache Konfiguration

Der Regler bietet bis zu 4 frei konfigurierbare Ausgänge als Relais (5 A, 250 Vac/30 Vdc) oder Logikausgänge (24 V). Zusätzlich steht ein analoger Ausgang in Spannung oder Strom zur Verfügung. Über einen Digitaleingang lassen sich zwei Sollwerte umschalten, die Betriebsart wählen, Alarmspeicher löschen oder die Hold-Funktion aktivieren. Die serielle RS485-Schnittstelle mit MODBUS-RTU-Protokoll ermöglicht die Einbindung in übergeordnete Automatisierungssysteme.

Bedienkomfort und Schutzart

Die Frontfolie aus Lexan schützt die gesamte Bedienerschnittstelle nach IP65. Zwei 4-stellige grüne LED-Anzeigen, 4 rote Melde-LEDs für die Ausgänge und 3 weitere programmierbare LEDs zeigen alle relevanten Betriebszustände an. Im Auslieferungszustand arbeitet das Gerät mit einer optimierten EASY-Konfiguration. Per Tastendruck berechnet der Auto-Tuning-Algorithmus die optimalen Regelparameter für die jeweilige Applikation. Für erweiterte Konfiguration am PC steht der Programmiersatz GF_eXpress zur Verfügung.

Vorteile auf einen Blick

• Universaleingang: Unterstützt Thermoelemente, Widerstandsthermometer, Thermistoren und lineare Signale ohne externe Beschaltung.
• Bis zu 4 konfigurierbare Ausgänge: Ermöglicht die freie Zuordnung von Regel- und Alarmfunktionen über das Tastenfeld.
• IP65-Frontschutz: Sorgt für zuverlässigen Betrieb auch in rauen Industrieumgebungen.
• Auto-Tuning per Tastendruck: Berechnet die optimalen PID-Parameter automatisch für die jeweilige Applikation.
• RS485 mit MODBUS RTU: Ermöglicht die Kommunikation mit übergeordneten Systemen bei bis zu 19200 Baud.
• EASY-Konfiguration ab Werk: Reduziert die Inbetriebnahme auf das Einstellen von Sensortyp, Sollwert und Alarm.
