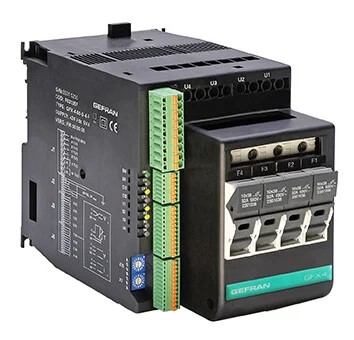

GEFRAN GFX4-IR-80-D-2-0-E4 4-Zonen-PID-Leistungssteller SWIR

Description

Produktinformationen „GEFRAN GFX4-IR-80-D-2-0-E4 | 4-Zonen-PID-Leistungssteller SWIR“

Kurz- und mittelwellige IR-Lampen, Transformatoren oder Lasten mit beliebigem Temperaturbeiwert zuverlässig steuern – dafür wurde der GEFRAN GFX4-IR entwickelt. Das Mehrkanalregelsystem steuert vier unabhängige Regelkreise und vereint Regler, Halbleiterrelais und Stromwandler in einer kompakten Bauform. Optional lässt sich ein Sicherungstrennschalter integrieren.

Vielfältige Ansteuerungsarten und Regelungsfunktionen

Der GFX4-IR unterstützt Nulldurchgangssteuerung, Impulspaketsteuerung mit variabler Zykluszeit, Half Single Cycle zur Flackerreduzierung bei kurzwelligen IR-Lampen sowie Phasenanschnittsteuerung mit Stromgrenze. Zusätzlich stehen Sanftanlauf und Sanftstopp mit Begrenzung des maximalen Effektivstroms zur Verfügung. Für die Prozessregelung bietet das System Spannungsregelung mit Stromgrenze, Stromregelung und Leistungsregelung mit Begrenzung der maximalen Leistung.

Umfassende Diagnose und Kommunikation

Das System überwacht Strom, Spannung und Temperatur mit Alarmen für Lastbruch, Teillastbruch, Thyristor-Kurzschluss, Überstrom, Phasenunsymmetrie, Phasenausfall und Übertemperatur. Die Konfiguration erfolgt über das Software-Tool GF_Express. Serienmäßig kommuniziert der GFX4-IR über Modbus RTU, optional stehen Profibus DP, CANopen, DeviceNet, Ethernet Modbus TCP und Ethernet IP zur Verfügung.

Vorteile auf einen Blick

• 4 unabhängige Regelkreise: Ermöglicht die gleichzeitige Steuerung ein- und dreiphasiger Lasten mit nur einem Gerät.
• Spezialmodi für IR-Lampen: Half Single Cycle und Phasenanschnitt sorgen für flackerarmen Betrieb kurz- und mittelwelliger Strahler.
• Sanftanlauf und Sanftstopp: Begrenzt den Einschaltstrom und schont empfindliche Lasten.
• Umfassende Diagnosefunktionen: Überwacht Strom, Spannung und Temperatur mit detaillierten Alarmmeldungen.
• Flexible Feldbusanbindung: Unterstützt Modbus RTU, Profibus DP, CANopen, DeviceNet, Ethernet Modbus TCP und Ethernet IP.
