Kromschröder E8.0634 Heizungsregelung

Description

Elfatherm E8 ist ein digitaler Heizungsregler der primär für den Einbau in den Heizkessel konzipiert wurde.
Neben der witterungsgeführten Regelung des Kessels (1- oder 2- stufig) und der Heizkreise wird natürlich auch die Warmwasserzubereitung gesteuert. Die Elfatherm E8-Baureihe verfügt über max. 11 Ausgangsrelais. Hiermit lassen sich neben einem 2-stufigen Kessel, 2 gemischten Heizkreisen und der Warmwasserladepumpe auch zwei Zusatzrelais für individuelle Aufgaben nutzen. Auch für spezielle Anwendungen wie Festwertregelung und Schwimmbaderwärmung bietet das E8 entsprechende Regelalgorithmen.
Die klare Parameterstruktur, die Displaybeleuchtung und die
14-stellige Textanzeige erlauben eine schnelle und einfache Programmierung. Um die Abwärtskompatibilität zu gewährleisten können wahlweise 1 kOhm PTC- oder 5 kOhm NTC-Fühler eingesetzt werden. Bei allen Ausführungen erfolgt bei Anschluss eines Speicherfühlers die Regelung der Warmwassertemperatur durch Schalten der Ladepumpe, nach Freigabe durch das Uhrenprogramm. Ein weiterer Uhrenkanal schaltet die Zirkulationspumpe unabhängig von den Freigabezeiten des Warmwasserprogramms.
E8.0234
Der Heizungsregler E8.0234 ist geeignet für einkreisige Heizungsanlagen mit ein- oder zweistufigen Brennern mit oder ohne Warmwasserregelung. Die Regelung der Vorlauftemperatur erfolgt durch Schalten des Brenners und der Heizungspumpe. Der Regler kann sowohl mit der analogen Fernbedienung FBR oder auch dem digitalen Bedienmodul BM 8 ausgerüstet werden.
E8.0324
Der Heizungsregler E8.0324 regelt Heizungsanlagen mit zwei getrennten
Heizungsanlagen mit zwei getrennten Heizkreisen. Die beiden
Vorlauftemperaturen werden unabhängig voneinander geregelt, Heizkreis 1 (direkter Kreis) durch Schalten des Brenners und der Umwälzpumpe, Heizkreis 2 über einen motorisch verstellbaren Mischer. Für beide Heizkreise stehen voneinander unabhängige Zeitprogramme zur Verfügung. Jeder Heizkreis kann mit einer eigenen analogen oder digitalen Fernbedienung ausgestattet werden. E8.0634
Der Heizungsregler E8.0634 eignet sich für die Regelung von Anlagen mit zweistufigem Brenner oder mit 2 Heizkesseln. Zusätzlich können zwei
Heizkreise mit motorisch getriebenen Mischern geregelt werden. Die
Kesseltemperatur wird in Abhängigkeit beider Heizkreise geregelt, die
Differenz zwischen Kesseltemperatur und den Vorlauftemperaturen der
Heizkreise ist zwischen 5 K und 20 K einstellbar. Beide Heizkreise verfügen über eigene Zeitprogramme und können von 2 analogen oder digitalen
Fernbedienungen getrennt gesteuert werden.
E8.1124 Erweiterungsmodul
Die Funktionalität der E-Baureihe kann mit dem Erweiterungsmodul E8.1124 auf bis zu 15 Mischermodule aufgebaut werden. Angebunden werden die E8.1124 an einen Heizungsregler (z. B. E8.0634) über die
Kommunikationsschnittstelle. Jedes Erweiterungsmodul E8.1124 regelt max. 2 unabhängige Mischerkreise. Das E8.1124 kann aber auch als eigenständiger Mischerregler arbeiten, ohne Anschluss an andere E-8 Geräte. Hierfür ist der Anschluss eines Außenfühlers erforderlich.

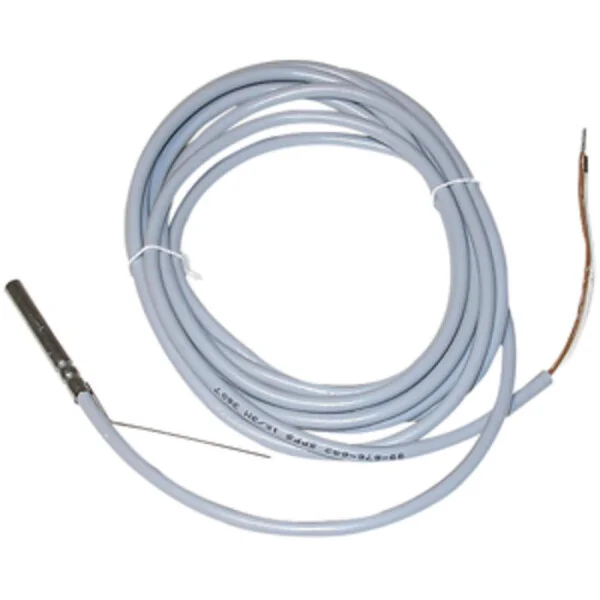

Fühler separat bestellen.
