Produktinformationen „Kupfer-Pressklemme NG9 / 8,0 – 9,0mm Drahtseil / per Stück“

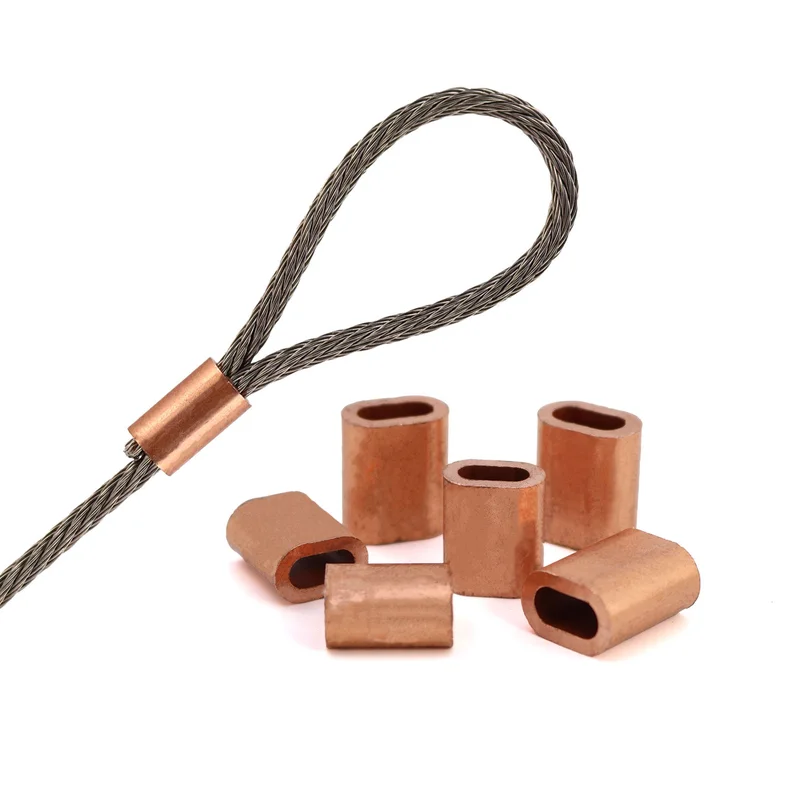

Kupfer Pressklemme Typ Z für Edelstahl-Drahtseile
Die Kupfer Pressklemme Typ Z ist eine hochwertige, normgerechte Verbindungslösung für Edelstahl-Drahtseile. Sie wurde speziell entwickelt, um eine zuverlässige, langlebige und rostfreie Seilverpressung zu ermöglichen – ideal für professionelle Anwendungen in Architektur, Yachtbau und Industrie.
Dank ihrer Fertigung aus nahtlosem Kupferrohr bietet diese Presshülse Kupfer maximale Korrosionsbeständigkeit, auch im maritimen Umfeld. Die Pressklemme entspricht den Vorgaben der DIN EN 13411-3 und ist in Größen für Drahtseile von 1 mm bis 28 mm erhältlich.
Vorteile auf einen Blick
- Rostfreie Verbindung: Perfekt zur sicheren Verpressung von Edelstahlseilen (V2A/V4A)
- Zuverlässige Technik: Die Drahtseilklemme aus Kupfer sorgt für feste, belastbare Seilendverbindungen
- Normgerecht: Erfüllt die Anforderungen der DIN EN 13411-3 (Form A/B)
- Vielseitig einsetzbar: Ideal für Drahtseilverbindung in Geländern, Fassaden, Yachten und Rankhilfen
- Einfach & kompatibel: Passend zur gängigen Pressbacke für Seilklemme – Anleitung erhältlich
- Größenvielfalt: Lieferbar für Drahtseile mit Fasereinlage oder Stahleinlage
- Made for Pros: Optimal für Edelstahlseil Verbindungstechnik und belastbare Verpressung
| Seil Ø mm nominal | Seil Ø mm gemessen | Pressklemmen Größe | ||
|---|---|---|---|---|
| Ø | min. | max. | Seile mit Fasereinlage | Seile mit Stahleinlage |
| 1 | 0,5 | 1,0 | NG1 | NG1,5 |
| 1,5 | 1,1 | 1,5 | NG1,5 | NG2 |
| 2 | 1,6 | 2 | NG2 | NG2,5 |
| 2,5 | 2,5 | 2,7 | NG2,5 | NG3 |
| 3 | 2,8 | 3,2 | NG3 | NG3,5 |
| 4 | 3,8 | 4,3 | NG4 | NG4,5 |
| 4,5 | 4,4 | 4,8 | NG4,5 | NG5 |
| 5 | 4,9 | 5,4 | NG5 | NG6 |
| 6 | 5,5 | 6,4 | NG6 | NG6,5 |
| 6,5 | 6,5 | 6,9 | NG6,5 | NG7 |
| 7 | 7,0 | 7,4 | NG7 | NG8 |
| 8 | 7,5 | 8,4 | NG8 | NG9 |
| 9 | 8,5 | 9,5 | NG9 | NG10 |
| 10 | 9,6 | 10,5 | NG10 | NG11 |
| 11 | 10,6 | 11,6 | NG11 | NG12 |
| 12 | 11,7 | 12,6 | NG12 | NG13 |
| 13 | 12,7 | 13,7 | NG13 | NG14 |
| 14 | 13,8 | 14,7 | NG14 | NG15 |
Abmessungen:
| NG – CODE | A (mm) | B (mm) | S (mm) | Länge – L (mm) | Gewicht pro 100 Stk. (kg) |
|---|---|---|---|---|---|
| 1 | 1.2 | 2.4 | 0.65 | 5 | 0.030 |
| 1.5 | 1.7 | 3.4 | 0.75 | 6 | 0.050 |
| 2 | 2.2 | 4.4 | 0.85 | 7 | 0.075 |
| 2.5 | 2.7 | 5.4 | 1.05 | 9 | 0.150 |
| 3 | 3.3 | 6.6 | 1.25 | 11 | 0.300 |
| 3.5 | 3.8 | 7.6 | 1.5 | 13 | 0.500 |
| 4 | 4.4 | 8.8 | 1.7 | 14 | 0.700 |
| 4.5 | 4.9 | 9.8 | 1.9 | 16 | 1.00 |
| 5 | 5.5 | 11 | 2.1 | 18 | 1.40 |
| 6 | 6.6 | 13.2 | 2.5 | 21 | 2.10 |
| 6.5 | 7.2 | 14.4 | 2.7 | 23 | 2.60 |
| 7 | 7.8 | 15.6 | 2.9 | 25 | 3.00 |
| 8 | 8.8 | 17.6 | 3.3 | 28 | 4.80 |
| 9 | 9.9 | 19.8 | 3.7 | 32 | 7.00 |
| 10 | 10.9 | 21.8 | 4.1 | 35 | 9.10 |
| 11 | 12.1 | 24.2 | 4.5 | 39 | 12.5 |
| 12 | 13.2 | 26.4 | 4.9 | 42 | 16.0 |
| 13 | 14.2 | 28.4 | 5.4 | 46 | 21.0 |
| 14 | 15.3 | 30.6 | 5.8 | 49 | 25.2 |
| 16 | 17.5 | 35 | 6.7 | 56 | 37.5 |
| 18 | 19.6 | 39.2 | 7.6 | 63 | 55.0 |
| 20 | 21.7 | 43.4 | 8.4 | 70 | 74.0 |
| 22 | 24.3 | 48.6 | 9.2 | 77 | 103.3 |
| 24 | 26.4 | 52.8 | 10.00 | 84 | 126.0 |
| 26 | 28.5 | 57.0 | 10.90 | 91 | 159.0 |
| 28 | 31.0 | 62.0 | 11.70 | 98 | 201.0 |
Besondere Merkmale:
- Hohe Tragfähigkeit: Bei fachgerechter Verpressung gemäß den Verarbeitungsvorschriften erreicht die Schlinge etwa 90 % der Mindestbruchlast des verwendeten Drahtseils.
- Einfach zuzuordnen: Die Größe der Pressklemme entspricht immer der Größe der Pressbacke. Nach der Verpressung beträgt der Außendurchmesser der Klemme das Doppelte der angegebenen Klemmengröße (z. B. Größe 8 → 16 mm Außendurchmesser).
- Vielfältige Einsatzmöglichkeiten: Geeignet für Seilarten gemäß EN 12385-4 mit einem metallischen Querschnittsfaktor über 0,283 und einer Drahtseilnennfestigkeit bis zu 1770 N/mm².
Hinweise zur Anwendung:
- Vor jeder Nutzung muss ein Belastungstest durchgeführt werden, um die Festigkeit der Anschlagseile zu überprüfen.
- Verwenden Sie nur Drahtseilkonstruktionen, die mit den Verarbeitungsvorschriften der Pressklemmen (Form A und B) kompatibel sind. Seile mit metallischem Querschnittsfaktor unter 0,283 oder mit Nennfestigkeiten über 1770 N/mm² sind nicht geeignet.
- Die Zuordnung der Pressklemmen erfolgt anhand der Spleißtabelle.
Mit diesen Pressklemmen erhalten Sie eine zuverlässige und kosteneffiziente Lösung für die sichere Verarbeitung von Drahtseilen aus Edelstahl. Perfekt geeignet für industrielle und gewerbliche Anwendungen, bei denen Sicherheit und Belastbarkeit an erster Stelle stehen.
Technische Eigenschaften
- Material: Kupfer (rostfrei, hochfest, korrosionsbeständig)
- Typ: Seilklemme Typ Z / Pressklemme für Edelstahl Drahtseil
- Anwendung:Edelstahl Drahtseil verpressen, Seilendverbindungen
- Größen: NG1 bis NG28 für Ø 1–28 mm Seile
- Kompatibel mit: Pressbacken gemäß Spleißtabelle
- Branchen: Yachtzubehör Edelstahl, Drahtseil für Geländer, Gartenbau, Seiltechnik Industrie
